差压开关是怎么在风机系统中作用的?

(本文已经采用”区块链“版权保护技术,未经许可,严禁转载 版权归 香港艾伊特-上海岚陌科技中心 所有)

首先,什么是风机? 依照百度百科所说:“风机是依靠输入的机械能,提高气体压力并排送气体的机械,它是一种从动的流体机械。风机是中国对气体压缩和气体输送机械的习惯简称,通常所说的风机包括通风机,鼓风机,风力发电机。风机广泛用于工厂、矿井、隧道、冷却塔、车辆、船舶和建筑物的通风...

风管差压传感器

GE-923数显型微差压变送器 数字显示型压差传感器

风机是带有旋转叶片的设备,可产生用于冷却或通风的气流。它是用于在流体(通常是气体,例如空气)中产生流动的动力机械。风机由作用在空气上的叶片或叶片的旋转装置组成。叶片和轮毂的旋转组件称为叶轮,转子或流道。

用于循环空气的风机主要有三种类型:轴流风机,离心风机(也称为径向风机)和横流风机(也称为切向风机)。美国机械工程师协会性能测试代码11(PTC)提供了进行和报告风机测试的标准程序,包括离心,轴向和混合流的测试。

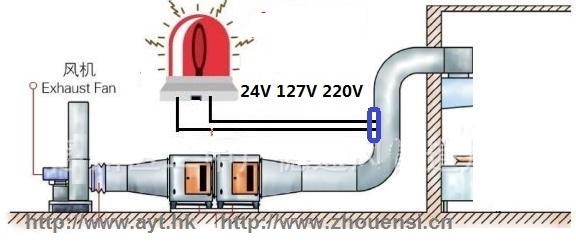

风机风管系统风压差控制器
差压开关,也叫做风压开关、空气微压差控制器。压差开关安装在风机之间,以便通过压差确定风机的实际运行状况,因此,压差开关的正极必须安装在风机之后,或者说要在风机或对环境开放之前安装正极和负极。或说差压开关的负侧和压力范围选择为100 pa。

1.最初,当风机处于关闭状态时,风机前后的压力相同,因此风机前后没有压差。此处的压差或PD为零。

PD = 0pa小于100pa(范围)

因此在这里NC和C仍然保持不变。

2.当风机开始运转时,让我们说负侧为40pa,正侧为100pa,其中正负风机两端的压差为

PD = 100-40pa。

PD = 60pa仍小于100pa(范围)。

因此在这里NC和C仍然保持不变。
风机风管空气微差压开关

空气微差压开关GE-924


3.当风机高速运转时,立即假设风机前后的压差较高,假设正侧为150pa,负侧为-30pa,因此

PD = 150pa-(-30pa)

PD = 180pa,大于100pa(范围)。

因此此处的压差开关将NC触发为NO和C。

该信号将连接到BMS PLC控制器或任何其他控制电路,以执行所需的操作。

4.当一个房间有很多风机进行通风时,如果一个风机发生故障,空气从另一个风机向坏的风机流动,那么它应该在坏的风机风道中产生压力,那么如何安装差压开关来报警该故障?我们对此有经验。如果您想知道答案,请给我们发送电子邮件(A.YITE TECH),我们将分别为您答复。


尽管可以通过电动机控制电路面板的继电器触点监视风机的运行状况,但是此处差压开关用于通过确认风机上的流量来了解风机的实际运行状况,因为来自电动机面板的继电器会触发继电器,但不知道是否风机是否真正运转,因为有时马达皮带损坏。
