GE-316本安矿用防爆流量开关使用说明书 香港艾伊特上海销售处

版权所有,严禁抄袭,否则本公司法务部会起诉抄袭行为


一、产品简介

GE-316防爆流量开关是一款本安型挡板式水流量开关,本产品由美国AYT公司设计,香港艾伊特制造,默认防爆等级ExibIICT6(石油化工防爆标志) 或者ExibIMb(煤矿井下),这款防爆流量开关主要用于监视管线中的流量,采用防爆、防泄漏主体,结构极为紧凑,专门用来监测液体、气体或 空气的流速,它采用磁性动作,没有机械构件,不易损坏.,此款防爆型流量开关可提供香港品质认证中心HKQC提供的矿用防爆证


矿用本安防爆流量开关

流量开关 GE-316本安防爆



二、防爆流量开关与管道的连接安装

流量开关通过螺纹与管道连接,使水流能垂直冲击靶片,进而使靶片产生位移,进而触发顶部信号杆发出闭合导通信号。当水流停止时,靶片复位,顶部的信号杆的信号由导通变为断开。

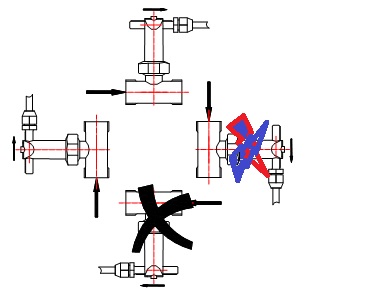

1.安装管道需要水平放置,并且远离水泵出口和管道拐弯处,以使水流平稳

2. 如果安装管道为垂直,建议水流向上流动

3. 在螺纹接口处加装生料带,防止漏水、漏油


三、防爆流量开关的接线
1. 此防爆流量开关为本安防爆形式,电气部件密封在金属壳体内,直接出来一根本安防爆电缆线。如果电线长度不够,用户可自行通过在电线末端加装防爆接线盒延长导线。打开接线盒的盖子时,务必确保断电操作,电线不可带电

2. 本产品为本质安全型防爆产品,如果使用在易燃易爆环境下,必须使用24V或者12V直流安全电压,前端要用安全栅为其供电,并且电线外加穿线管。
安全栅要求:ExiaIIC,  Uo≤24V DC,  Io≤100mA,  Po≤2.4W , Co≤1.7μF

(如果用本产品用来控制220V或者更高电压,请加继电器或者PLC控制,确保流经此款防爆流量开关的两根信号线的电压为直流24V即可

如果使用在防爆场所,本产品建议使用寿命为3-5年,如果处在高温环境中,寿命更短,建议定期更换,以免电线外皮老化造成风险(可联系本公司订购)
